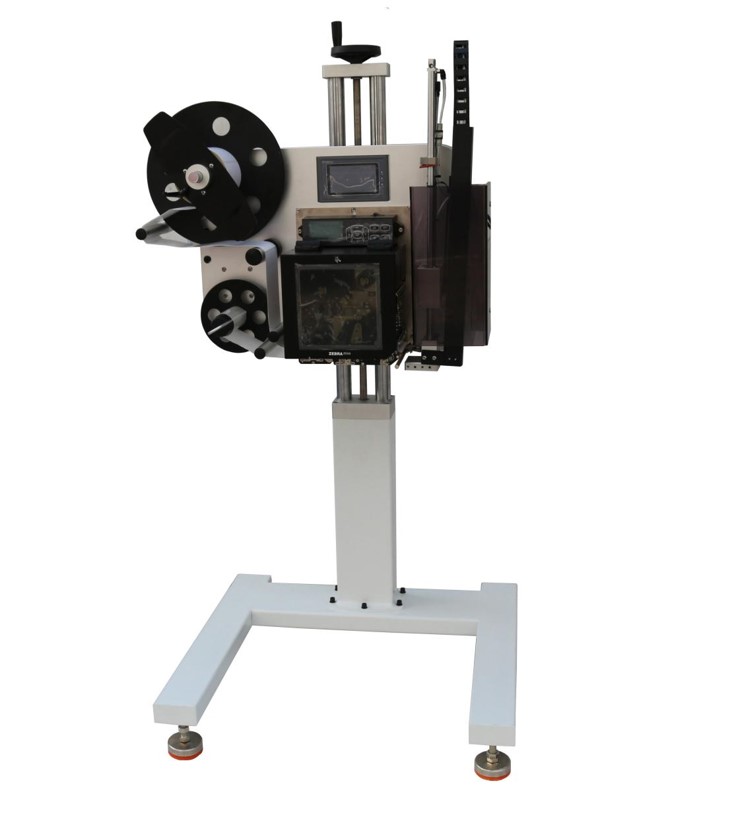

本机PLC控制打印机,触摸屏操作界面,操作界面优化,简单易懂。
通过传感器检测产品,经过PLC处理信号,贴标位置前后可以通过设置参数调整。
机器运行状态通过触摸屏滚筒条显示一目了然,参数设置设计简单。
Ø 产品特点
1. 本机PLC控制打印机,触摸屏操作界面,操作界面优化,简单易懂。
2. 通过传感器检测产品,经过PLC处理信号,贴标位置前后可以通过设置参数调整。
3. 机器运行状态通过触摸屏滚筒条显示一目了然,参数设置设计简单。
Ø 标签要求
1. 做成卷标,单排
2. 标签间隔2-3mm
3. 标签与离型纸边距: 2-3mm
4. 标签底纸材质: 格拉辛底纸
5. 标签模切精度:±0.2 mm,不能切伤底纸
Ø 应用要求
1. 即时打印即时贴标
2. 贴标位置:平面/侧面贴标
Ø 特殊说明
1. 数据系统将标签内容模板发给打印机,打印机打印标签,然后通过气缸推贴的方式将标签贴到待贴的位置。
2. 检测到产品到来,气缸执行贴标动作,将标签贴到产品上。
3. 联机使用说明:
A. 通过网线或者USB打印机线链接打印机;
B. 在联机的电脑上安装该打印机(该打印机安装打印机驱动);
C. 在电脑的打印机里面设置该打印机为默认打印机;
D. 数据系统会把数据默认发给该打印机,打印机有数据就可以工作了。
E. 通过打印机共享,在局域网里任何一台联网电脑都可以调用该打印机。
外部硬件
字体面板:触摸屏操作,配有启动按钮,停止按钮
报警设置:三段式报警,缺标签报警,缺色带报警,传感器失效报警
气动部分:气动:FESTO气缸,SMC电磁阀
